Automation in der Immunhämatologie
 Bio-Rad Laboratories GmbH Grifols Deutschland GmbH Immucor Medizinische Diagnostik GmbH Mast Diagnostica GmbH MTC med. Produkte GmbH Ortho Clinical Diagnostics GmbH

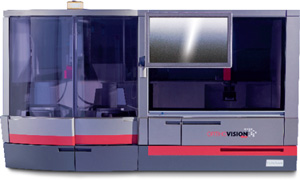

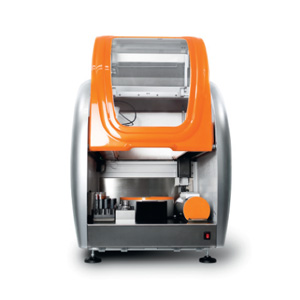

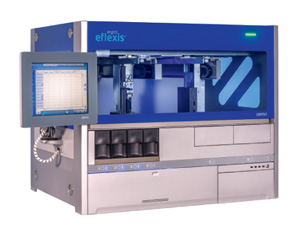

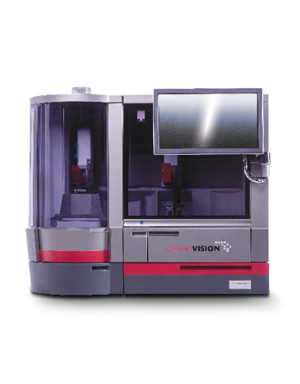

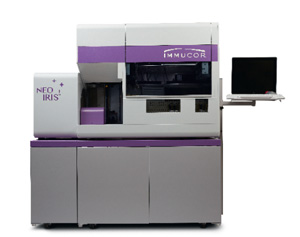

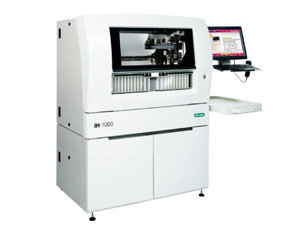

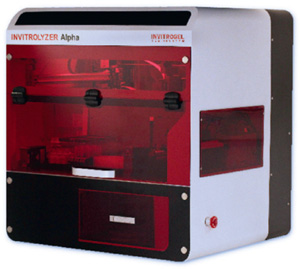

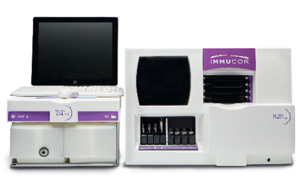

System Bezeichnung IH-500 IH-1000 Erytra Erytra Eflexis NEO Iris Echo Lumena Magister C24 INVITROLYZER ALPHA INVITROLYZER DELTA ORTHO VISION® Analyzer ORTHO VISION® Max Analyzer
Breite x Höhe x Tiefe (cm) 115 x 98 x 85 173 x 170 x 83 120 x 175 x 70 110 x 91 x 71 159 x 186 x 90 (+ 60 seitlich) 120 x 48 x 59 85 x 85 x 85 76 x 67 x 90 135 x 80 x 178 1074 x 889 x 77 169 x 94 x 770
Gewicht (kg) 320 540 350 173 420 90 ca. 80 125 425 190 330
Stromverbrauch (kWh) 1,55 1,35 0,6 0,6 0,8 kW (1,5 kW peak) 0,8 kW (1,5 kW peak) max. 1 0,5 1 1 1
Betriebsgeräusch (dBA) max. 65 max. 65 45–57 45–56 < 67 < 67 < 60 < 70 < 70 50 60
Testformat Gelkarte Gelkarte Gelkarte mit je 8 Säulen Gelkarte mit je 8 Säulen MTP MTS Gelkarte 6er- und 8er-Gelkarten, 1-Minuten-Geltest BioVue Kassette BioVue Kassette
Nachweisprinzip Säulenagglutinationstest Säulenagglutinationstest CAT mit digitaler Auswertung CAT mit digitaler Auswertung Hämagglutination & Capture Technik Immunfixation CAT CAT CAT CAT
Reagenz-offen (CE-IVD) nein nein nein nein nein nein nein nein nein ja ja
Proben Probenart Serum, Plasma, Erythrozyten, EDTA-Blut, Eluat, Absorbat Serum, Plasma, Erythrozyten, EDTA-Blut Serum, Plasma, Ery, EDTA-Blut, Eluat EDTA, Serum, Erythrozyten aus Segmenten Plasma, Erythrozyten Serum, Plasma, Ery, EDTA Serum, Plasma, Ery, EDTA Plasma, Serum, Ery, EDTA, Ery-Suspensionen
Proben-ID | Reagenz-ID 1-D | 1-D oder 2-D; 20 Stellen 1-D | 1-D; 20 Stellen flexibel, alle gängigen Barcodes; max. 24 Stellen alle gängigen Barcodes; bis 18 Stellen Code 128, EAN UPC, Code 39, max. 48 Zeichen 128–Auto, 28 Stellen 128–Auto, 28 Stellen NW7, ISBT128, Code3/9 (Länge: 4–15) / Code2/5 ( Länge: 4–14), Codabar
Primärgefäße | Pädiatrische Proben ja, alle handelsüblichen Formate | ja, Sarstedt pädiatrische Cups ja | ja ja | ja ja ja Röhrchen Ø 10–16 mm, Höhe 80–100 mm | ja Röhrchen Ø 10–16 mm, Monovette | ja Terumo Capi Ject; Greiner Mini Collect; RAM Safe T-Fill; Sarstedt Microvette; Teklab; BD Microcontainer
Mindestvolumen zur Bearbeitung (µl) 50–200 je nach Röhrchentyp 50–200 je nach Röhrchentyp 5 5 50 50 20 10 10 125 125
Einwegmaterial, Zusatzreagenzien Wasch- und Reinigungslösung Wasch- und Reinigungslösung Wasch- und Reinigungslösung Wasch- und Reinigungslösung Wasch- und Reinigungslösung Wasch- und Reinigungslösung Röhrchen für Zellsuspension, Evaporation Caps, Stirrer Balls Deep-Well-Platten, Pipettenspitzen Verdünnungstrays, gepufferte Kochsalz-und Reinigungslösung
Sonstige verschiedene Röhrchenformate parallel auf einem Rack möglich gängige Röhrchentypen sind gleichzeitig verwendbar verschiedene Röhrchentypen gleichzeitig nutzbar Detergenz (Contrad 2000)
Tests Antikörpersuchtests 9 Panels, 26 Suchzellen 11 Panels, 28 Suchzellen 3 Panels, 6 Suchzellen 2 Panels, 5 Suchzellen 5 Panels, 10 Suchzellen 5 Panels, 10 Suchzellen 8 Panels in unterschiedlichen Milieus und Erykonzentrationen
Antikörperdifferenzierung 3 Panels, 28 Suchzellen 7 Panels, 52 Suchzellen 3 Panels, 14 Suchzellen 1 Panel, 16 Suchzellen 3 Panels, 34 Suchzellen 3 Panels, 34 Suchzellen 4 Panels in unterschiedlichen Milieus und Erykonzentrationen
Sonstige Antigensysteme Cw, c, D, DVI-, DVI+, Jk, Fy, Le, M, N, S, s, K, k, Kp, Lu, P1, A1, H, Xga, Vel, U, Tja, Wr(a), I, i, Cob, Js, Dia, Vw K/k, Cw, Fy, Jk, M, N, S, s, Kp, Lu, Le, P1, Dia A1, A2, K, k, Fy, Jk, M, N, S, s, Cw, weitere auf Anfrage K, k, Fya, Fyb, Jka, Jkb, Kpa, Kpb, Wra, S, s, M, N, P1Lua, Lub, Lea, Leb Cw, K, k, KpA, KpB, FyA, FyB, JkA, JkB, LeA, LeB, P1, M, N, S , s, LuA, LuB, WrA, XgA, CoA, CoB, DiA, JsA, JsB, Vw Fya, b, Jka, b, S, s, P1, M, N, Lea, b, Cw, D, DVI, K Fya, b, Jka, b, S, s, P1, Lea, b, Cw, D, DVI, K
Bemerkungen und Besonderheiten seltene Antiseren, DC-Screening I+II, DAT IgG-Dilution, DAT IgG1-/IgG3-Subklassen, Reflextests, benutzerdefinierte Tests; nur IH-500: AK-Titration (IgG- oder IgM-Milieu) AK-Titration, 2 verschiedene Testzell-Produktlinien für erweiterte Antigenkombinationen Titration (AB0, IgG vs. IgM etc.), Einsatz verschiedener Ag-Panels gleichzeitig möglich, Nachweis von Thrombozyten-AK, Thrombozyten-KP, CMV keine Kreuzreaktion mit HLA-Antikörpern im Suchzellpanel IVSTAT 1 Minute Test kompatibel IVSTAT 1 Minute Test kompatibel Serielle Titration; benutzerdefinierte Tests, OrthoSera für Antigen-Austestung in BioVue Kassetten
Prozess- und Leistungsdaten Präanalytik LLD, CD, Deckelerkennung, Gelkartenkontrolle; LLD, CD, indirekte Deckelerkennung (Impact-Sensor) LLD, Gerinnselerkennung LLD, Gerinnselerkennung LLD, CD LLD, Gelkartenkontrolle LLD, Gelkartenkontrolle LLD, CD, Deckelerkennung, Gelkartenkontrolle noch vor Testbeginn

nur IH-500: Reagenzien-Management
Bearbeitungsmodus Random Access, Batch, on demand Random Access, Batch, on demand Random Access, on demand Random Access, on demand Random Access, Batch Random Access, Batch, on demand Random Access, on demand Random Access, on demand
Max. Durchsatz (Proben pro Std.) BG: 60 AKS: 96 (Poolzelle) BG: 80 AKS: 144 (3 Zellen) 90 Gelkarten (720 Ergebnisse/h) 50 Gelkarten (400 Ergebnisse/h) 368 112 z. B. AKS 24 120 160 20 pro Stunde (im Mischbetrieb) 40 pro Stunde (im Mischbetrieb)
Aufrüstzeit | Initialisierung (Min.) täglich: 1 | nach Neustart 3–5 täglich: 2 | nach Neustart 5–7 8–10 8–10 10 5 3 5 10 15 15
Erstes Ergebnis nach (Min.)* 11 11 15 15 12 12 15 4 4 7 (Blutgruppe), 18 (Antikörpersuche)
Hands-on time/Lauf (Min.)* 30 30 1 1 2 3 5–10 2 1 0,5–2 0,5–2
Walk-away time/Lauf (Min.)* 16,8 16,8 150 150 240–720 120–720 BG: 15 120 240 240 240
Probenkapazität onboard inkl. QK 50 180 96 Proben, 54 Reagenzien, 400 Gelkarten 48/46 bzw. 72/23 Proben/Reagenzien, 200 Gelkarten 224 20 32 60 144 42 84
Notfall-Cito-Modus mit STAT ja, STAT-Modus und Proben- sowie Testpriorisierung ja ja ja ja ja ja ja ja ja
Qualitätskontrolle | Anzahl Positionen automatisiert automatisiert automatisch | 2 oder 4 automatisch | 2 oder 4 automatisch oder manuell | Positionen frei wählbar manuell / Positionen frei wählbar manuell oder automatisch / 4 manuell oder automatisch / 4 automatisch / Positionen frei wählbar
Sonstige automatischer Start; Pipettierung; Nachladen v. Proben, Reagenzien, Systemlösungen, Abfall entladen ohne Systemunterbrechung Continuous loading für Proben, Reagenzien und Gelkarten Sicherheitsleseschritte mittels Kamera, Prozesskontrolle in Serie     Continuous loading Gelkarten Fernwartung mit automatischer, prädiktiver Technologie
IT und Wartung PC | Anzahl pro Computersystem integriert | 1 integriert | 2 PCs pro Gerät integriert | 1 integriert | 1, frei positionierbarer TS separat | 1 separat | 1 separat | 1 separat | 1 separat | 1 integriert | 1 integriert | 1
Betriebssystem Windows 7 Windows 7 Windows 7 (embedded system WES7) Windows 7 Windows 7 Windows 7 und 8 ab Win-7 ab Win-7 Windows 7 Windows 7
Auswertungssoftware integriert in die IH-Com integriert in die IH-Com integriert integriert integrierte Bildanalyse integrierte Bildanalyse integriert integriert integriert integriert integriert
LIS-Anbindung uni- und bidirektional uni- und bidirektional bidirektional bidirektional bidirektional bidirektional bidirektional uni- und bidirektional uni- und bidirektional bidirektional bidirektional
Reinigungsintervalle | Zeitaufwand 1 x wöchentlich | 23 Min. 1 x wöchentlich | 60 Min. 1 x monatlich Dekontamination | 80 Min. monatliche Dekontamination monatliche Dekontamination täglich | 5 Min.; wöchentl. | 3 Min. wöchentlich | 20 Min. wöchentlich | 20 Min. täglich | 15 Min.; wöchentlich | 20 Min.; monatlich | 13 Min.
Wartungsintervalle | Zeitaufwand 2 x jährlich | 3 h 2 x jährlich | 4 h 1 x jährlich | 6 h halbjährl. durch Techniker | ca. 5 h jährlich durch Techniker | ca. 4 h 2 x jährlich | 3–4 h 1 x jährlich | 2 h 1 x jährlich | 4 h 1 x jährlich | 4 h 1 x jährlich | 8 h
Kundendienst | technische Hotline Mo–Fr von 8–17 Uhr, ab 17 Uhr telefonische Hilfestellung Mo–Fr von 8–20 Uhr | Hotline und E-Mail Service-Technik direkt von 8–18 Uhr, sonst AB und Rückruf während der Geschäftszeiten Hotline Mo–Fr von 8–17 Uhr Hotline Mo–Fr von 8–17 Uhr Mo–Fr von 8–18 Uhr, Sa–So von 9–16 Uhr | 24/7 (englisch)
Sonstiges Datenbanksicherung alle 2 h auf HD, täglich auf CD/RW/HDD/USB/Netzwerk, Fernwartungs-Software Schnittstellen RS232, USB, LAN, Middleware optional       Fernwartung optional, Datensicherung   21 verschiedene Stanzer zum Öffnen der Kassetten, Öffnen einzelner Säulen nach Anforderung möglich 4 Nadeln zur Proben- und Reagenzpipettierung beschleunigen den Ablauf
Besonderheiten, Alleinstellungsmerkmale USV; neue Technologie mit 6-Achs-Industrierobotor; automatisierte QK-Überwachung; Testzellen 7 Tage im Gerät; wartungsfreie Transporttechnologie; automat. Antikörpertitration; Batchvalidierung; Einzelpiercing der ID-Gelkarten; aktives Abfallmanagement; optional: IH-Com als Middleware, advanced Training, neue Software zur AK-Identifizierung USV; Gerät für Hochdurchsatz; automatische Startfunktion; je nach Testprofilen 6–9 h Walk-away-Zeit; 240 ID-Gelkarten onboard; kontinuierliches Laden von Reagenzien und Proben; integr. Backup-System: 3 Zentrifugen, 2 unabh. Pipettierarme; optimiert für kleinste Volumina ab 50 µl; optional: IH-Com als Middleware, advanced Training, neue Software zur AK-Identifizierung sehr geräuscharm; skalierbar; flexibel austauschbare Proben- und Reagenzienracks für erweiterte Antigentestungen oder höheren Probendurchsatz; universelle Reagenzien; benutzerfreundliche, intuitive Bedienung; Well-by-Well-Management; Pierce and Dispense-Technologie (gleichzeitige Perforation der Gelkartenfolie und Abgabe der Probe); Fernwartung, Fernvalidierung möglich, keine tägliche und wöchentliche Wartung erforderlich ImmuLINK als Vernetzungssoftware von Automaten & Standorten; Fernwartung, Fernvalidierung; unabhängiges Datenmanagement, Archivierung von Datenbanken & Bilddateien auf beliebigen Datenträgern (auch Netzwerk); Anti-Virus Software optional Nachweis von Antikörpern gegen hochfrequente Antigene im Differenzierungspanel hohe Flexibilität durch Einsatz verschiedener Gelkarten (INVITROGEL (6er-Gelkarte), INVITROOCTA (8er-Gelkarte), INVITROSTAT (1-Minuten-Geltest)); Multipiercing-Tool; Pipettenspitzen statt Nadeln zur Vermeidung von Kontamination und Verschleppung; keine Systemreinigungslösung sehr hoher Automationsgrad inklusive Antikörperdifferenzierung, Titrationen und spezielle Antigene; identische, intuitive SW Oberfläche an beiden Systemen; alle benötigten Reagenzien sind gebrauchsfertig; Ablesung der Kassette beidseitig; freie, offene Kanäle für benutzerdefinierte Tests (z. B. für seltene Antigene), Reflextestung, Intellireport (Dokumentation aller Prozessschritte)
